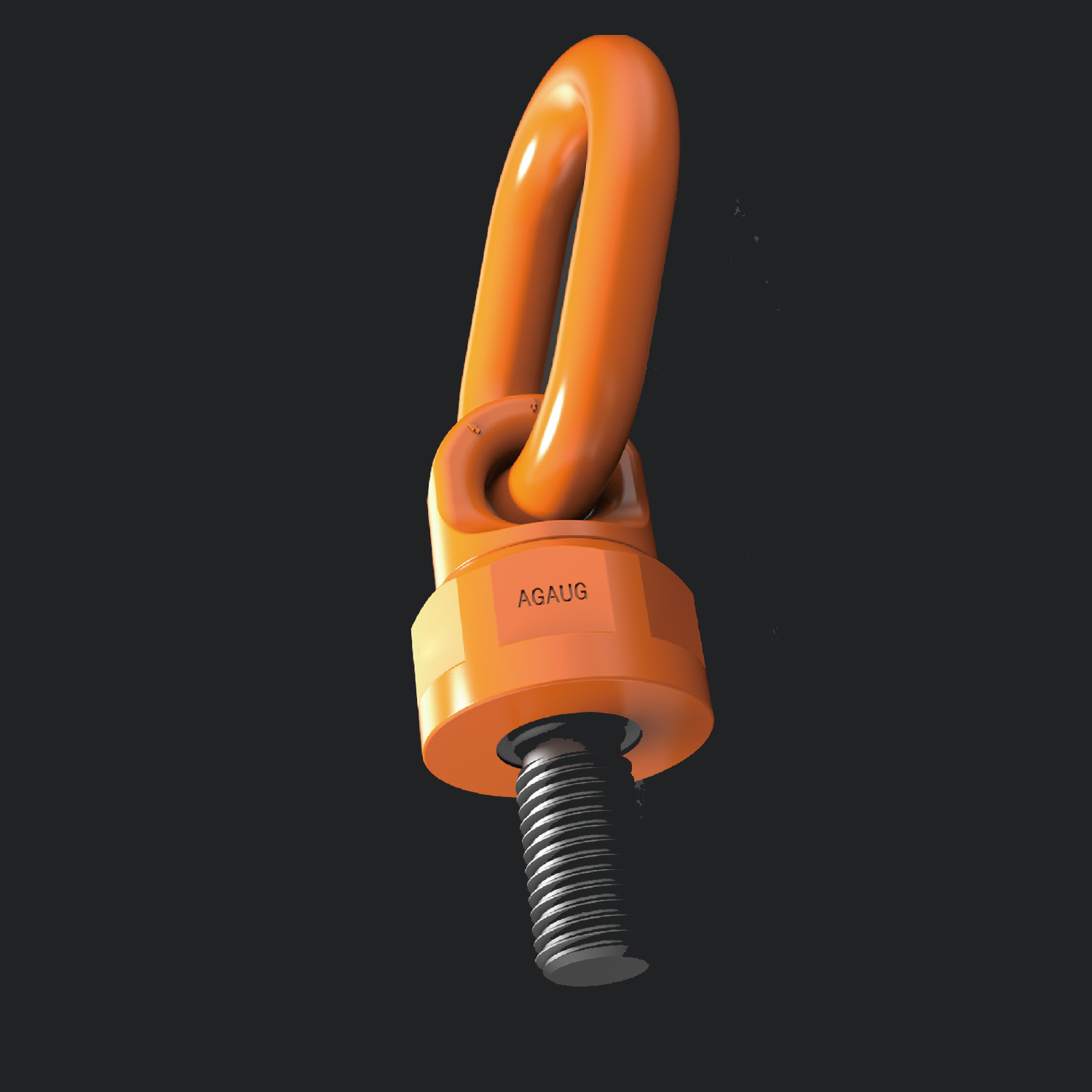

Přímý závěsný zvedací kruh typu 083

Lift Ring-083 Series

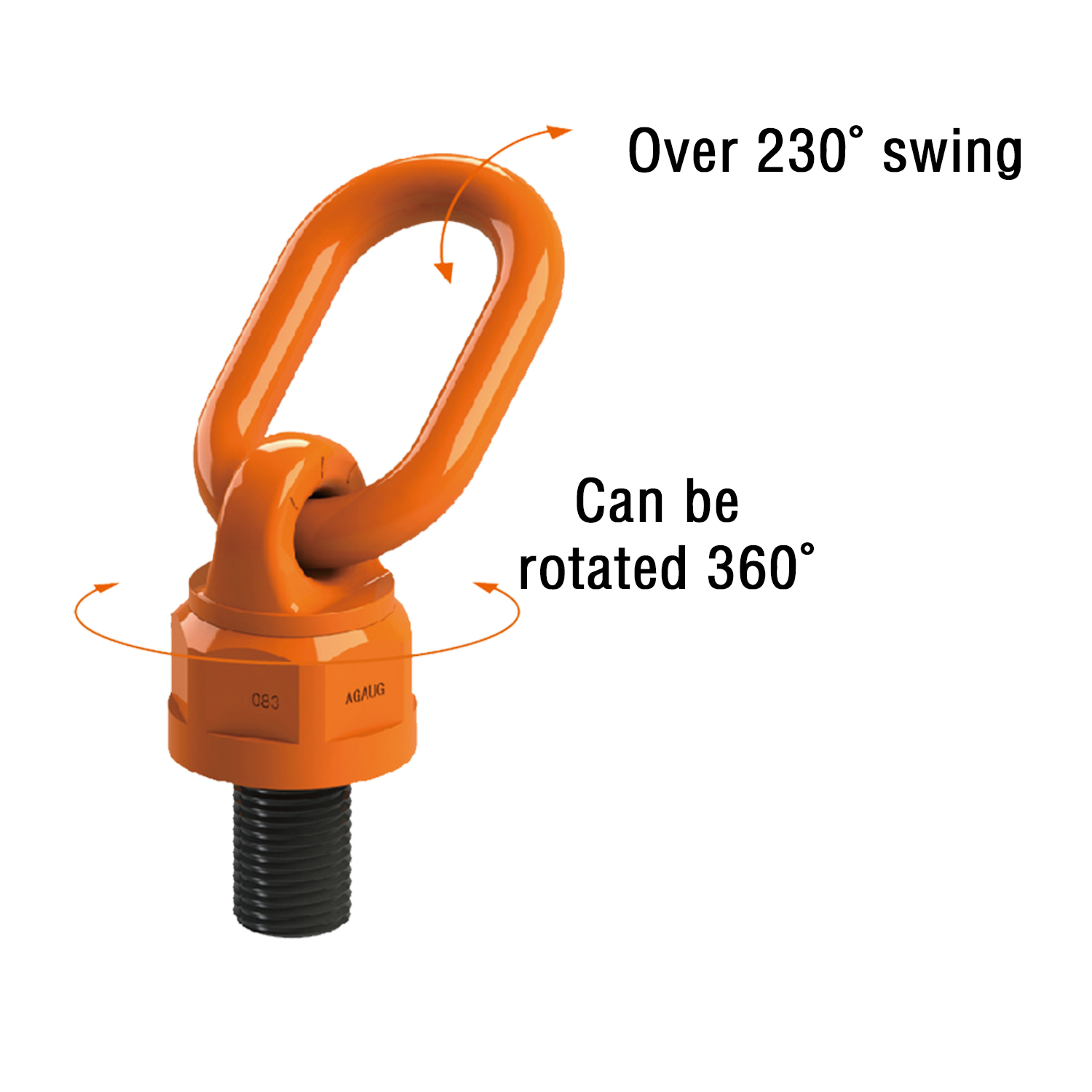

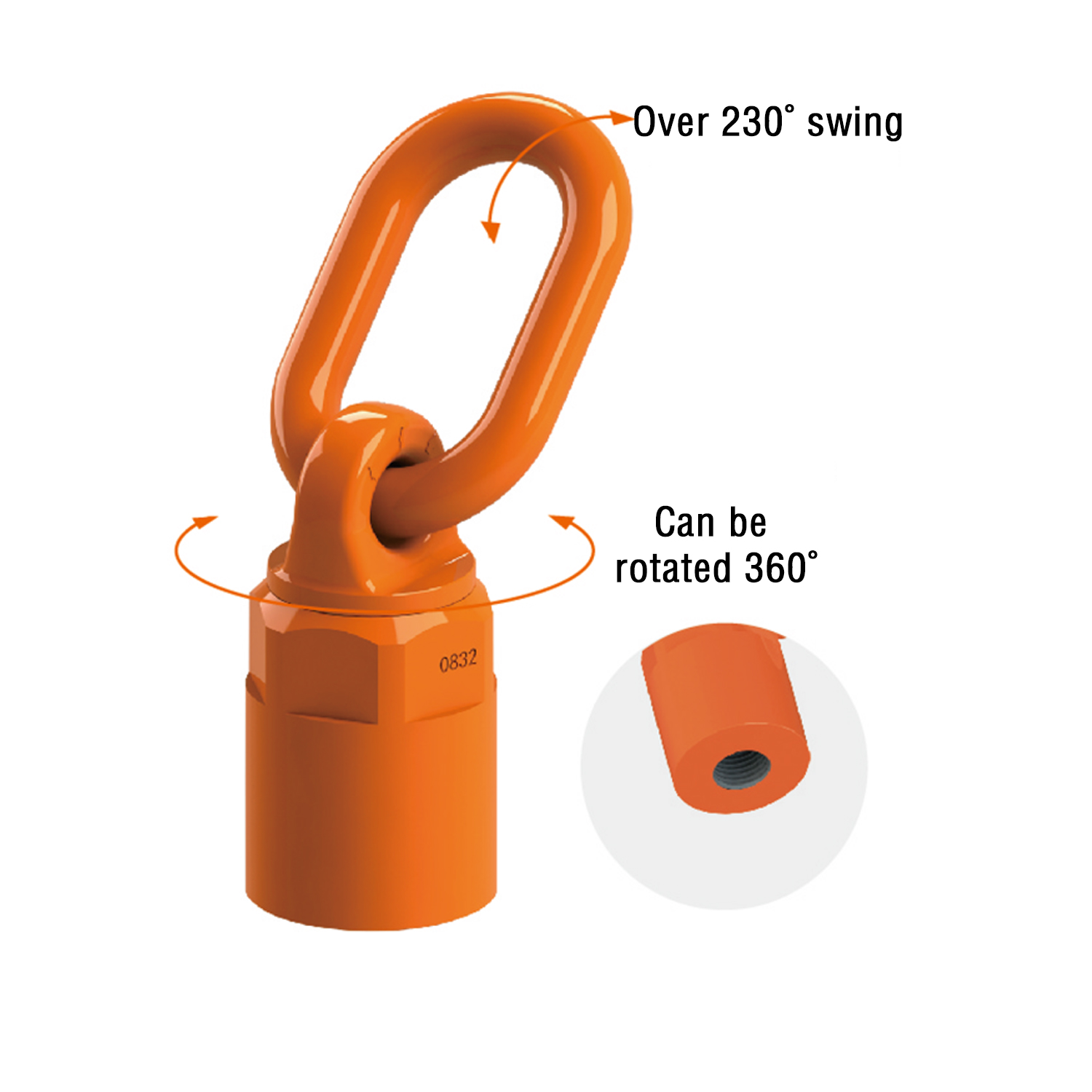

●Otočení o 360° ● Otočení o více než 180°

Vestavěná struktura koule, rovnoměrná síla a plynulá rotace.

Když se změní směr síly, zvedací kroužek se otáčí se směrem síly, zvedací kroužek nebude generovat točivý moment.

●4násobný bezpečnostní faktor

Břemena, která lze zvedat, se liší v různých směrech namáhání, ale zajišťují 4násobek bezpečnostního faktoru.

●Kompletní specifikace

Kompletní specifikace závitů a široký rozsah jmenovitého zatížení (M8 - M150, 0,3T - 50T);

Velikost závitu lze upravit dle požadavků zákazníka (prodlužování, zkracování, hrubé zuby, jemné zuby, metrický systém, americký systém).

●Elektrostatické stříkání legované oceli

Svorník je vyroben z přesného výkovku z legované oceli 42CrMo. Pevnost v tahu před tepelným zpracováním je 1080 mpa. Mechanické vlastnosti se zlepší po kalení a popouštění. Elektrostatický nástřik po začernění povrchu zvedacího kroužku pro zlepšení antikorozní schopnosti povrchu.

●Snadná instalace

Šestihranný design vně kruhové základny může snadno nainstalovat zvedací bod na zvednutý předmět.

●Kontrola 100% GO – NO GO PEVNÝCH MĚŘIDEL

100% projde kontrolou 6G GO - NO GO FIXED GAUGES a může být aplikován na přesné závitové otvory. Jmenovité zatížení a průměr závitu jsou vyznačeny na základně kroužku.

Kontaktujte nyní

položit otázku

PREV：Boční závěsný zvedací kroužek typu 081

NEXT：Černý oxidový řetěz G100

POPIS PRODUKTU

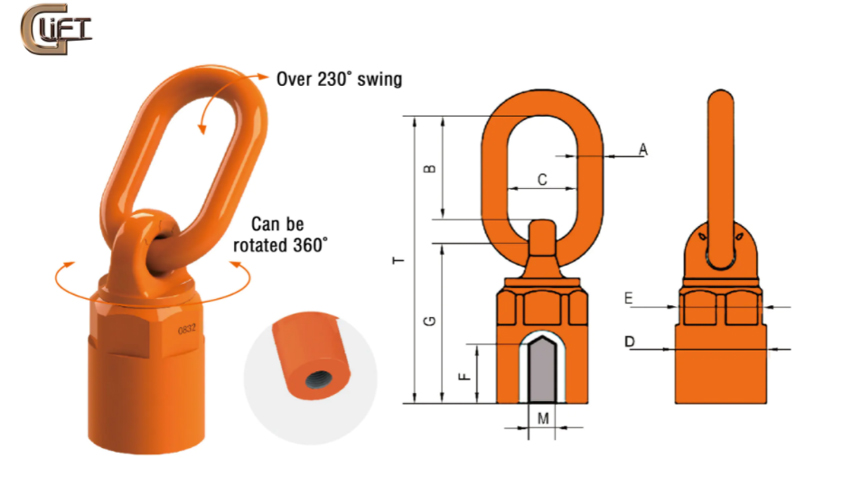

Č. POLOŽKY	WLL/T	Závit /M	Technický parametr /mm								N.W
Č. POLOŽKY	WLL/T	Závit /M	F	A	B	C	D	E	G	T	KG
0832-M8	0.4	M8X1,25-6H	15	12	44	30	40	37	68	120	0.5
0832-M10	0.6	M10X1,5-6H	15	12	44	30	40	37	68	120	0.5
0832-M12	0.7	M12x1,75-6H	15	12	44	30	40	37	68	120	0.5
0832-M14	1.25	M14X2,0-6H	20	12	44	30	40	37	74,	126	0.5
0832-M16	1.5	M16X2,0-6H	20	12	44	30	40	37	74	126	0.5
0832-M18	2	M18x2,5-6H	25	20	67	40	70	64.3	111	195	2.5
0832-M20	2.5	M20x2,5-6H	25	20	67	40	70	64.3	111	195	2.5
0832-M22	2.5	M22X2,5-6H	25	20	67	40	70	64.3	111	195	2.5
0832-M24	6	M24X3,0-6H	30	20	67	40	70	64.3	114	198	2.5
0832-M30	7.5	M30x3,5-6H	40	22	95	51	79	74	144	259	4
0832-M33	10	M33x3,5-6H	40	22	95	51	79	74	144	259	4
0832-M36	10	M36X4,0-6H	45	22	95	51	79	74	144	259	4
0832-M39	13	M39X4,0-6H	45	22	95	51	79	74	144	259	4
0832-M42	13	M42X4,5-6H	63	26	108	65	93	85	168.5	298.5	6
0832-M45	14	M45X4,5-6H	68	26	108	65	93	85	176.5	306.5	6
0832-M48	20	M48X5,0-6H	68	26	108	65	93	85	176.5	306.5	6
0832-M52	20	M52X5,0-6H	84	32	120	70	105	95	228	374	11
0832-M56	20	M56X5,5-6H	84	32	120	70	105	95	228	374	11
0832-M60	20	M60x5,5-6H	90	32	120	70	105	95	235	381	11
0832-M64	31.5	M64X6,0-6H	95	32	120	70	105	95	241	387	11
0832-M72	35	M72X6,0-6H	108	48	136.5	90	169	155	289.5	474.5	31
0832-M80	40	M80x6,0-6H	120	48	136.5	90	169	155	294.5	479.5	32
0832-M90	40	M90X6,0-6H	135	48	136.5	90	169	155	330.5	515.5	34
0832-M100		M100x6,0-6H	135	48	136.5	90	169	155	330.5	515.5	36.5

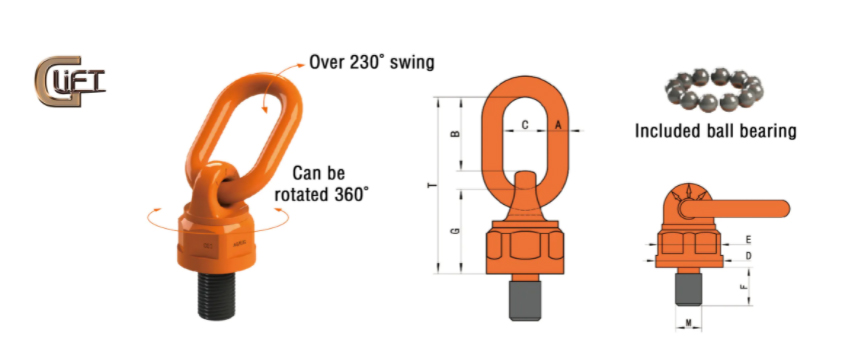

Č. POLOŽKY	WLL/T	Závit /M	Technický parametr /mm								N.W
Č. POLOŽKY	WLL/T	Závit /M	F	A	B	C	D	E	G	T	KG
083-M8	0.4	M8x1,25-6g	12	12	44	30	40	37	46	98	0.44
083-M10	0.6	M10x1,5-6g	19	12	44	30	40	37	46	98	0.45
083-M12S	0.7	M12x1,75-6g	19	12	44	30	40	37	46	98	0.45
083-M14	1.25	M14x2,0-6g	31.8	12	44	30	4	37	46	98	0.45
083-M16S	1.5	M16x2,0-6g	31.8	12	44	30	40	37	46	98	0.48
083-M12B	1.05	M12x1,75-6g	19	16	56.5	34	59	54.5	64.5	134.5	1.15
083-M16B	1.9	M16x2,0-6g	30	16	56.5	34	59	54.5	64.5	134.5	1.35
083-M18S	1.9	M18x2,5-6g	3o	16	56.5	34	59	54.5	64.5	134.5	1.35
083-M20S	2	M20x2,5-6g	3o	16	56.5	34	59	54.5	64.5	134.5	1.4
083-M22S	2	M22x2,5-6g	3o	16	56.5	34	59	54.5	64.5	134.5	1.4
083-M24S	3.15	M24x3,0-6g	30	16	56.5	34	59	54.5	64.5	134.5	1.4
083-M18B	2	M18x2,5-6g	38.1	20	67	40	70	64.3	76	160	2.3
083-M20B	2.5	M20x2,5-6g	38.1	20	67	40	70	64.3	76	160	2.3
083-M22B	2.5	M22x2,5-6g	38.1	20	67	40	70	64.3	76	160	2.35
083-M24B	4	M24x3,0-6g	38.1	20	67	40	70	64.3	76	16o	2.35
083-M27	4	M27x3,0-6g	38.1	20	67	40	70	64.3	76	160	2.35
083-M30S	5	M30x3,5-6g	35	20	67	40	70	64.3	76	160	2.5
083-M30B	6	M30x3,5-6g	50	22	95	51	79	74	91	206	3.75
083-M33	7.5	M33x3,5-6g	50	22	95	51	79	74	91	206	3.8
083-M36	10	M36x4,0-6g	54	22	95	51	79	74	91	206	3.9
083-M39	10	M39x4,0-6g	58	22	95	51	79	74	91	206	4
083-M42	13	M42x4,5-60	63	26	108	65	93	85	100.5	230.5	5.9
083-M45	13	M45x4,5-6g	68	26	108	65	93	85	100.5	230.5	6
083-M48	14	M48x5,0-6g	68	26	108	65	93	85	100.5	230.5	6.15
083-M52	20	M52x5,0-6g	84	32	120	70	105	95	132	278	10
083-M56	20	M56x5,5-6g	84	32	120	70	105	95	132	278	10
083-M60	20	M60x5,5-6g	9o	32	120	70	105	95	132	278	10.5
083-M64	20	M64x6,0-6g	95	32	120	70	105	95	132	278	10.7
083-M72S	25	M72x6,0-6g	108	40	125	80	158	142	174	339	23
083-M80S	30	M80x6,0-6g	120	40	125	80	158	142	174	339	24
083-M90S	35	M90x6,0-6g	135	40	125	80	158	142	174	339	26
083-M100S	35	M100x6,0-6g	135	40	125	80	158	142	174	339	26
083-M72B	31.5	M72x6,0-6g	108	48	136.5	90	169	155	172.5	357.5	34
083-M80B	35	M80x6,0-6g	120	48	136.5	90	169	155	172.5	357.5	35.5
083-M90B	40	M90x6,0-6g	135	48	136.5	90	169	155	172.5	357.5	37.5
083-M100B	40	M100x6,0-6g	135	48	136.5	90	169	155	172.5	357.5	39
083-M110	50	M110x6,0-6g	135	48	136.5	90	169	155	172.5	357.5	41
083-M120	50	M120x6,0-6g	135	48	136.5	90	169	155	172.5	357.5	43
083-M130	50	M130x6,0-6g	135	48	136.5	90	198	155	172.5	357.5	45
083-M140	50	M140x6,0-6g	135	48	136.5	90	198	155	172.5	357.5	47
083-M150	50	M150x6,0-6g	135	48	136.5	90	198	155	172.5	357.5	49.5

Číslo 0f Rozkládací končetiny		1	2	1	2	2		2	2	3-4	3.-4
Úhel zvedání		0°	0°	90°	90°	0-45°	45-60°	Asymetrie	0-45°	45-60°	Asymetrie
Č. POLOŽKY	Závit /M	WLL/T
083-M8	8	0.6	1.2	0.4	0.8	0.6	0.4	0.4	0.8	0.6	0.4
083-M10	10	0.9	1.8	0.6	1.2	0.8	0.6	0.6	1.3	0.9	0.6
083-M125	12	1.2	2.4	0.7	1.4	1	0,7_	0.7	1.5	1.1	0.7
083-M14	14	2	4	1.25	2.5	1.8	1.3	1.3	2.6	1.9	1.3
083-M16S	16	2.6	5.2	1.5	3	2.1	1.5	1.5	3.2	2.3	1.5
083-M12B	12	1.6	3.2	1.05	2.1	1.5	1.1	1.1	2.2	1.6	1.1
083-M16B	16	3	6	1.9	3.8	2.7	1.9	1.9	4	2.9	1.9
083-M18S	18	3	6	1.9	3.8	2.7	1.9	1.9	4	2.9	1.9
083-M20S	20	3.5	7	2	4	2.8	2	2	4.2	3	2
083-M22S	22	3.5	7	2	4	2.8	2	2	4.2	3	2
083-M24S	24	5	10	3.15	6.3	4.4	3.2	3.2	6.6	4.7	3.2
083-M18B	18	3.6	7.2	2	4	2.8	2	2	4.2	3	2
083-M20B	20	4	8	2.5	5	3.5	2.5	2.5	5.3	3.8	2.5
083-M22B	22	4	8	2.5	5	3.5	2.5	2.5	5.3	3.8	2.5
083-M24B	24	7	14	4	8	5.6	4	4	8.4	6	4
083-M27	27	7	14	4	8	5.6	4	4	8.4	6	4
083-M30S	30		14	5	10	7	5	5	10.5	7.5	5
083-M30B	30	10	20	6	12	8.4	6	6	12.6		6
083-M33	33	15	30	7.5	15	10.5	7.5	7.5	15.8	11.3	7.5
083-M36	36	15	30	10	20	14	10	10	21	15	10
083-M39	39	15	30	10	20	14	10	10	21	15	10
083-M42	42	17	34	13	26	18.2	13	13	27.3	19.5	13
083-M45	45	17	34	13	26	18.2	13	13	27.3	19.5	13
083-M48	48	18	36	14	28	19.6	14	14	29.4	21	14
083-M52	52	25	50	20	40	28	20	20	42	30	20
083-M56	56	28	56	20	40	28	20	20	42	30	20
083-M60	60	28	56	20	40	28	20	20	42	30	20
083-M64	64	28	56	20	40	28	20	20	42	30	20
083-M725	72	31.5	63	25	50	35	25	25	52.5	37.5	25
083-M80S	80	38	76	30	60	42	30	30	63	45	30
083-M90S	90	40	80	35	70	49	35	35	73.5	52.5	35
083-M100S	100	40	80	35	70	49	35	35	73.5	52.5	35
083-M72B	72	40	80	31.5	63	44.1	31.5	315	66.2	47.3	31.5
083-M80B	80	40	80	35	70	49	35	35	73.5	52.5	35
083-M90B	90	45	90	40	80	56	40	40	84	60	40
083-M100B	100	50	100	40	80	56	40	40	84	60	40
083-M110	110	50	100	50	100	70	50	50	105	75	50
083-M120	120	50	100	50	100	70	50	50	105	75	50
083-M130	130	50	100	50	100	70	50	50	105	75	50
083-M140	140	50	100	50	100	70	50	50	105	75	50
083-M150	150	50	100	50	100	70	50	50	105	75	50
